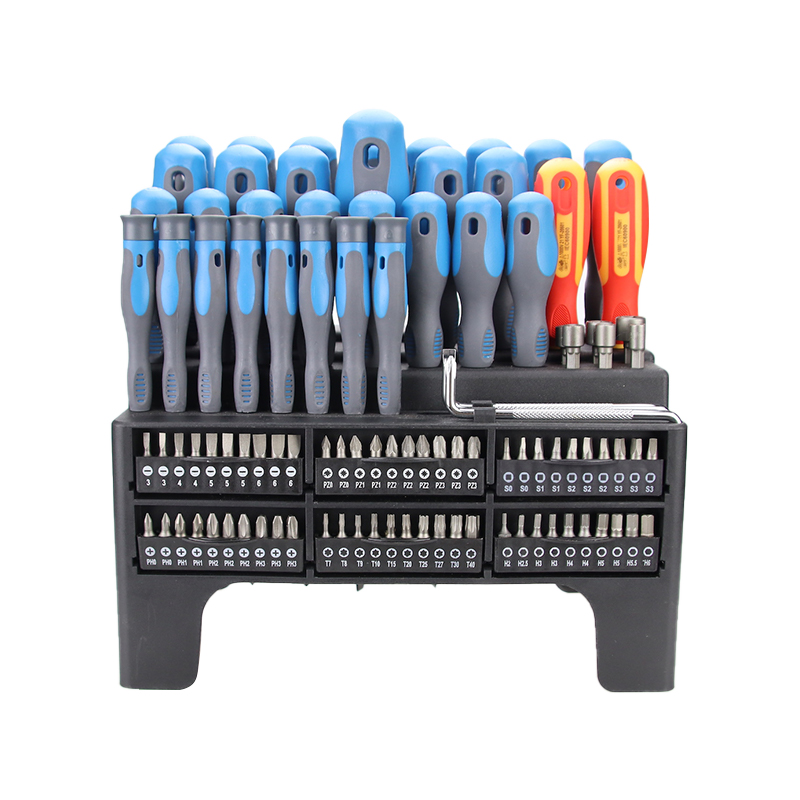

انواع بیت های پیچ گوشتی: راهنمای کامل برای هر نوع درایو

چرا حق بیت پیچ گوشتی بیشتر از آنچه فکر می کنید اهمیت دارد

استفاده از مهره پیچ گوشتی اشتباه تنها خطر جدا کردن بست را ندارد، بلکه می‌تواند به قطعه کار آسیب برساند، لقمه را بشکند یا بعداً برداشتن پیچ را غیرممکن کند. با صدها نوع درایو در حال استفاده در صنایع، درک اینکه کدام بیت با کدام اتصال دهنده مطابقت دارد برای هر کار مونتاژ، تعمیر یا ساخت و ساز اساسی است. متداول ترین انواع بر اساس هندسه درایو تجزیه می شوند: نحوه درگیر شدن بیت با سر پیچ و نحوه انتقال گشتاور.

شکاف دار and فیلیپس: The Two Legacy Standards

بیت های شکاف دار (سر صاف). قدیمی ترین نوع درایو هستند - یک تیغه که در یک شکاف مستقیم روی سر پیچ قرار می گیرد. آنها گشتاور را به طور ناکارآمد منتقل می کنند، به راحتی تحت قدرت خارج می شوند و به تراز دقیق نیاز دارند. علی‌رغم این محدودیت‌ها، پیچ‌های شیاردار در کارهای الکتریکی، سخت‌افزار قدیمی و کاربردهایی که تنها ابزار موجود در آن پیچ‌گوشتی تیغه‌ای تخت است، رایج هستند. اندازه بیت ها بر اساس عرض و ضخامت تیغه تعیین می شوند (به عنوان مثال، SL4، SL6).

بیت های فیلیپس (با نام های PH0 تا PH4) به طور خاص برای بیرون آمدن و لغزش قبل از پیچش بیش از حد پیچ در خطوط مونتاژ اولیه خودرو طراحی شده اند. این بادامک عمدی آن‌ها را برای ابزارهای برقی مناسب نمی‌سازد، جایی که لغزش به سرعت هم سر بند و هم بند را می‌کشد. فیلیپس همچنان درایو غالب در لوازم الکترونیکی مصرفی، سخت افزار مبلمان و پیچ های ساختمانی عمومی در آمریکای شمالی و آسیا است. PH2 پر استفاده ترین اندازه است ، پوشش اکثر پیچ های چوبی، پیچ های دیوار خشک و پیچ های ماشینی که در کارهای روزمره با آن ها مواجه می شوند.

پوزیدریو، JIS و Phillips Look-Alikes که نیستند

پوزیدریو (PZ) برای رسیدگی به مشکل خارج شدن دوربین فیلیپس توسعه داده شد. مجموعه دومی از دنده ها را در 45 درجه به متقاطع اصلی اضافه می کند، که کمی سطح تماس بیشتری می دهد و لغزش تحت گشتاور را به طور چشمگیری کاهش می دهد. پیچ های پوزیدریو در مبلمان اروپایی، اتصالات لوله کشی و سخت افزار ساختمانی استاندارد هستند. استفاده از یک بیت فیلیپس در پیچ Pozidriv - یا بالعکس - به سرعت شکاف را از بین می برد. بیت های Pozidriv با علامت PZ1 تا PZ4 مشخص می شوند و از نظر بصری با علائم تیک اضافی بین بازوهای متقاطع روی سر پیچ قابل تشخیص هستند.

JIS (استاندارد صنعتی ژاپن) پیچ ها شبیه فیلیپس هستند اما زاویه فرورفتگی کمی متفاوت دارند. استفاده از یک بیت فیلیپس در بست های JIS - که در موتورسیکلت ها، دوربین ها و وسایل الکترونیکی ژاپنی رایج است - باعث خارج شدن فوری دوربین می شود. بیت های اختصاصی JIS (در صورتی که سازنده از قرارداد پیروی کند با یک نقطه روی سر پیچ مشخص شده است) به طور کامل نشسته و گشتاور را به طور تمیز منتقل می کند. هر کسی که روی تجهیزات ساخت ژاپن کار می کند باید بیت های JIS را در کیت خود نگه دارد.

انواع تورکس، Torx Plus و Star Drive

Torx (T-drive) بیت ها دارای مشخصات ستاره ای 6 نقطه ای هستند که گشتاور را در شش لوب تماسی به جای چهار گوشه توزیع می کند. این هندسه عملاً بادامک بیرون را حذف می کند، عمر بیت را به طور قابل توجهی افزایش می دهد و امکان اعمال گشتاور بالاتر را بدون آسیب به بست می دهد. Torx اکنون در مونتاژ خودرو، الکترونیک، لوازم خانگی و تجهیزات دقیق استاندارد است. اندازه ها از T1 (الکترونیک مینیاتوری) تا T100 (کاربردهای ساختاری سنگین) اجرا می شوند. T10، T15، T20، T25 و T30 اکثریت قریب به اتفاق کاربردهای رایج را پوشش می دهند.

Torx Plus (درایو IP) از هندسه لوب کمی متفاوت با سطح تماس بیشتر در هر لوب استفاده می کند که امکان انتقال گشتاور بالاتر را در اندازه های کوچکتر فراهم می کند. این در هوافضا، دستگاه‌های پزشکی و کاربردهای خودروهای پیشرفته که در آن اندازه بست محدود است اما نیازهای گشتاور الزامی است، استفاده می‌شود.

Torx امنیتی (مقاوم در برابر نفوذ تورکس، TR) دارای یک پین مرکزی در شکاف است که از نشستن بیت های استاندارد Torx جلوگیری می کند. در لوازم الکترونیکی مصرفی، زیرساخت‌های عمومی و تجهیزاتی که جداسازی غیرمجاز یک نگرانی است استفاده می‌شود. بیت های امنیتی Torx دارای یک سوراخ مربوط به نوک برای قرار دادن پین هستند.

بیت های هگز، رابرتسون و مربع درایو

بیت های هگز (آلن). اتصال دهنده ها با یک شکاف داخلی شش ضلعی. آنها برای پیچ های تنظیم، پیچ ماشین، سخت افزار مبلمان (استاندارد بسته بندی تخت IKEA) و اجزای دوچرخه استفاده می شوند. اندازه‌های بیت هگز از استانداردهای متریک (1.5 میلی‌متر تا 19 میلی‌متر) و امپریال (1/16"-3/4") پیروی می‌کنند. متریک 4 میلی متر، 5 میلی متر و 6 میلی متر اکثر اتصال دهنده های M5-M10 را پوشش می دهد در کارهای مکانیکی عمومی مشاهده می شود. بیت‌های هگز انتهایی توپی اجازه درگیری در زوایای تا 25 درجه را می‌دهند که برای فضاهای محدود مفید است.

رابرتسون (درایو مربع) بیت ها استاندارد غالب در ساخت و ساز و نجاری کانادایی هستند. فرورفتگی مربعی مخروطی بر روی بیت متمرکز می شود و به طور موثر در برابر بیرون زدگی مقاومت می کند. پیچ های رابرتسون بر اساس رنگ رتبه بندی می شوند: زرد (R0)، سبز (R1)، قرمز (R2)، سیاه (R3) و قهوه ای (R4) - با قرمز (R2) رایج ترین است ، روی پیچ های چوبی استاندارد و بست های عرشه استفاده می شود. درایوهای رابرتسون در ایالات متحده در حال افزایش است زیرا پیمانکاران مزیت کارایی آنها را نسبت به فیلیپس در کاربردهای رانندگی نیروگاهی تشخیص می دهند.

انواع بیت های امنیتی و مقاوم در برابر دستکاری

طیفی از انواع درایوها به طور خاص برای جلوگیری از حذف غیرمجاز طراحی شده اند. فراتر از Security Torx، مواردی که اغلب با آن مواجه می شوند عبارتند از:

• سه بال: سه بال نامتقارن؛ در کنسول‌های نینتندو، محصولات قدیمی‌تر اپل و لوازم الکترونیکی صندلی‌های هواپیمایی یافت می‌شود.
• پنتالوب: درایو ستاره پنج لوب؛ بست اختصاصی اپل از سال 2009 در آیفون‌ها، مک‌بوک‌ها و ایرپادها استفاده می‌شود. به بیت‌های پنتالوبی P2، P5 یا P6 اختصاصی نیاز دارد.
• آچار (چشم مار): دو پین گرد که دو سوراخ را در سر پیچ درگیر می کنند. در پانل های آسانسور، وسایل سرویس بهداشتی و سخت افزار عمومی رایج است.
• رانندگی یک طرفه (کلاچ): یک تیغه تخت استاندارد را برای نصب می پذیرد اما در صورت معکوس شدن آزادانه می چرخد. مورد استفاده در وسایل عمومی با امنیت بالا و سخت افزارهای ضد سرقت.
• پین هگز (هگز امنیتی): فرورفتگی شش گوش استاندارد با پین مرکزی؛ از درگیر شدن کلیدهای آلن معمولی جلوگیری می کند. رایج در زمین بازی و تجهیزات حمل و نقل عمومی.

بیت های تخصصی برای صنایع خاص

TORQ-SET یک درایو چلیپایی افست است که در بست های هوافضا و نظامی استفاده می شود. چهار لوب به جای عمود بر هم افست هستند و نیاز به بیت اختصاصی دارند و از استفاده از ابزارهای استاندارد فیلیپس یا پوزیدریو جلوگیری می کنند.

SupaDrive یک فرورفتگی ترکیبی است که هر دو بیت فیلیپس و پوزیدریو را می‌پذیرد، که برای کاهش پیچیدگی موجودی در خطوط مونتاژ طراحی شده است که هر دو نوع بست وجود دارد. به طور گسترده در تولید مبلمان با بسته بندی تخت اروپایی استفاده می شود.

کلاچ (نوع A و نوع G) بیت ها در پانل های بدنه خودرو و ساخت خانه های متحرک استفاده می شوند. پاپیون یا فرورفتگی شکل هشت به راحتی حرکت می کند و با گشتاور تنظیم شده بیرون می آید - قبل از عملی بودن کنترل الکترونیکی گشتاور، از نظر تاریخی مفید بود.

بیت های ترکیبی فیلیپس/مربع (همچنین R/PH یا بیت های ترکیبی نیز نامیده می شود) هر دو فرورفتگی رابرتسون و فیلیپس را درگیر می کنند. آنها یک انتخاب عملی برای پیمانکارانی هستند که با بست های مخلوط کار می کنند و می خواهند یک نوع تک بیتی را برای اکثر کارهای پیچ کردن چوب و دیوار خشک حمل کنند.

مواد و پوشش بیت: آنچه دوام را تعیین می کند

اکثر قطعات پیچ گوشتی از آن ساخته می شوند فولاد اصلاح شده S2 - آلیاژ کروم-سیلیکون که سختی (معمولاً 58-62 HRC) را با چقرمگی متعادل می کند. قطعات سخت‌تر در برابر سایش طولانی‌تر مقاومت می‌کنند، اما شکننده‌تر هستند و در معرض ضربه‌ها قرار می‌گیرند. تکه های نرم تر بدون شکستگی خم می شوند اما در نوک آن سریعتر می پوشند. بیت‌های ممتاز تولیدکنندگانی مانند Wera، Wiha و Dewalt از فرآیندهای عملیات حرارتی اختصاصی و هندسه نوک برای بهینه‌سازی این تعادل برای استفاده از محرک ضربه‌ای استفاده می‌کنند.

پوشش ها عمر بیت را افزایش می دهند و اصطکاک را در فرورفتگی کاهش می دهند. اکسید سیاه مقاومت در برابر خوردگی ملایم را فراهم می کند. نیترید تیتانیوم (TiN) پوشش سختی سطح را می افزاید و گاز سوزی در شکاف درایو را کاهش می دهد. نوک های روکش شده با الماس بست را به صورت مکانیکی بگیرید، به طور موثری بادامک بیرونی را حتی در سر پیچ های فرسوده یا آسیب دیده از بین می برد - به ویژه برای اتصال دهنده های گیر کرده در کارهای خودرو و لوله کشی مفید است.

بیت‌های ناحیه پیچشی - استاندارد در مجموعه‌های درجه حرفه‌ای - دارای یک بخش میانی نرم‌تر و انعطاف‌پذیر هستند که ضربه‌های ناشی از درایورهای ضربه را جذب می‌کند. این از شکستگی نوک جلوگیری می کند و عمر مفید را افزایش می دهد 3-10× در مقایسه با بیت های سخت استاندارد هنگامی که در درایورهای ضربه ای با گشتاور بیش از 1500 پوند استفاده می شود.
